BME280HABA
Ярославль, Ярославская обл., Россия
BME280HABA
запросить фото прибора
Онлайн: 1 лет
Владелецko_stick
Станция на базе NodeMCU + BME280
Датчик вынесен на улицу в бокс, вне зоны действия солнечных лучей, перфорация для вентиляции. Расположен на высоте около 2 метров над землей. Используется в домашней автоматизации на Domoticz, выгружается на Narodmon им же.
Метеокомплекс
Чусовой, Пермский край, Россия
Метеокомплекс
Онлайн: 1 лет
Владелецn-sitnov

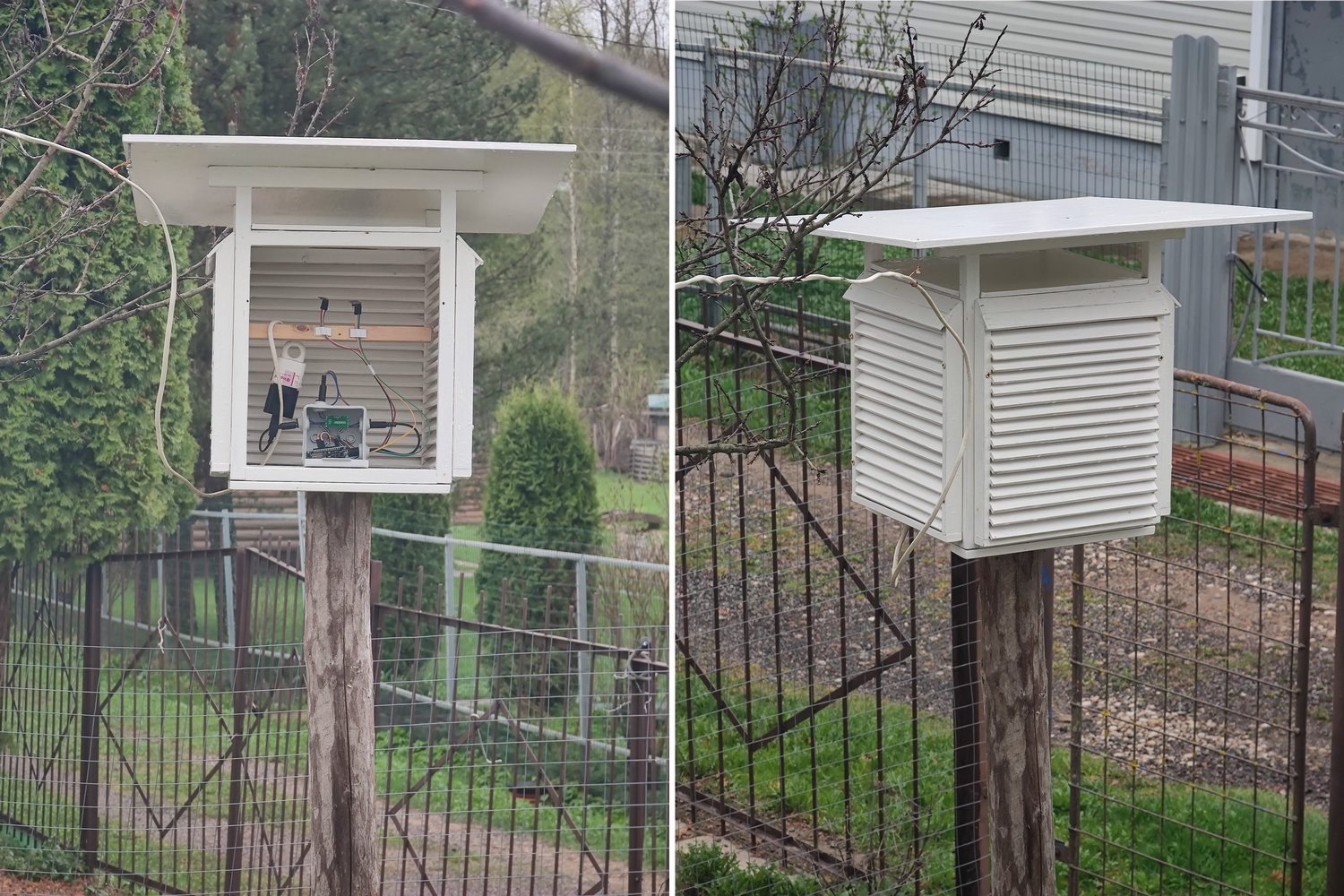

В качестве датчика температуры и влажности применен HTU21D. Установлен в экране Стивенсона, на северной стороне здания - в месте, защищенном от прямых солнечных лучей. Каждый отсчет данных температуры суммируется с калибровочной поправкой -0,85 градуса Цельсия, определенной путем сравнения с данными, полученными от DS18B20.
Задействован один из двух барометров. Первый - на основе датчика BMP280. К полученному значению давления добавляется +3,2 мм рт.ст. с целью совмещения с данными второго барометра.
Второй прибор - SM5182B - резервный. Вычисляется среднее значение от 295 отсчетов на каждом интервале времени 5 мин. Барометры расположены рядом.
Для получения данных о скорости и направлении ветра используется ортокрыльчатый анемометр. Более подробную информацию о нем можно найти в статье по следующей ссылке:
https://habr.com/ru/articles/765808/
Файлы для 3D-печати деталей устройства доступны для скачивания здесь:
https://3dtoday.ru/3d-models/khobbi/raznye-modeli/ortokrylcatyi-anemometr
Тегульдет
Тегульдет, Томская обл., Россия
Тегульдет
запросить фото прибора
Онлайн: 4 лет
Владелецtolbanov2011
Плата ESP8266 с прошивкой от WiFi-IoT.
Датчик температуры ds18b20.
Датчик температуры и давления BMP280
r2dtz
Раменское, Московская обл., Россия
r2dtz
Онлайн: 3 лет
Владелецua9uqb
SmartHome based:
1. Domoticz on Ubuntu.
2. Ethernet Mysensors Gateway: Atmega328P/w5100 - NRF24L01+.
3. All Sensor's - DIY Mysensors based Atmega328P+NRF24L01+.
4. Temperature and Humidity sensor - SHT31+2xAAA+Atmega328P+NRF24L01+.
5. Housing-screen for SHT31 Sensor from Ali.
6. Power sensor PZEM004T
https://ua9uqb.livejournal.com/tag/smarthome
Метео Комсомольская
Реутов, Московская обл., Россия
Метео Комсомольская
запросить фото прибора
Онлайн: 1 лет
Владелецkrater
Метеостанция на базе esp8266
Датчик давления BMP180
Датчик уличной температуры DS18B20 защищен от воздействия солнечных лучей, атмосферных осадков и ветра, так же изолирован от температурного воздействия здания.
В планах увеличение количества датчиков, по мере финансовой возможности
Погода в Оршанке
Оршанка, Марий Эл, Россия
Погода в Оршанке
Онлайн: 1 лет
ВладелецMonar
Метеостанция на плате NodeMcu V3 (ESP8266, CH340G). Датчик температуры и давления BMP180 расположен внутри помещения (приватный, измерение температуры в доме). Уличный датчик DS18B20 установлен в самодельный экран Стивенсона, из тарелок цветочных горшков. На северной стороне здания на высоте 1.8м. от земли. Еще один DS18B20 приватный(температура в погребе). Программное обеспечение создано с помощью конструктора прошивок с сайта wifi-iot.com.
WiFi-IoT
Орша, Витебская обл., Беларусь
WiFi-IoT
запросить фото прибора
Онлайн: 3 лет
ВладелецSpine
TV-BOX с выгоревшим HDMI на который установлена OpenWrt и запущено приложение от проекта wifi-iot. Даннные собираются по протоколам mqtt, D2D и через BlueTooth. В качестве выносных датчиков используются LYWSD03MMC с прошивкой от pvvx и ESP(32 и 8266) на прошивке wifi-iot с ds18b20
DNP_Skazka
Перепелкино, Ленинградская обл., Россия
DNP_Skazka
Онлайн: 6 лет
Владелецdomysol
Устройство управления сделано на контроллере ESP8266 на плате nodemCU_v3. Датчики DS18b20 в количестве 2шт установлены снаружи и внутри помещения. Для защиты от осадков и солнечных лучей на уличный датчик вентиляционный козырек из пластика. Питание 5В резервируемое от батареи. Устройство успешно работает год.
iQHA Meteo Station
сад № 17, Свердловская обл., Россия
iQHA Meteo Station
Онлайн: 1 лет
Владелецandrey.ekb
Метеостанция версия "Мини"
Минимальная версия метеостанции в тоже время обладающая богатым функционалом.
Измерение температуры от -40C° до + 85С° (от -55C° до +125C° доп. опция)
Измерение влажности окружающего воздуха
Измерение атмосферного давления
Измерение абсолютной влажности
Измерение точки росы
Корпус метеостанции изготовлен из инженерного PETG пластика с помощью 3D печати.
https://iqha.ru/meteo/
Спасская
Киров, Кировская обл., Россия
Спасская
Онлайн: 3 лет
Владелецtemich
ESP32 с прошивкой wifi-iot.com
Датчики;
SHT30 (температура и влажность),
BH1750 (освещенность),
BMP180 (атмосферное давление),
PMS5003 (датчик запыленности),
RadSens (радиометр СБМ20),
WH-SP-WS01 (анемометр),
GPS.
Метеостанция установлена на крыше.
Корпус датчиков температуры и влажности
WH-SP-TR03-1, в основании печатная плата.
Кронштейн WH-SP-MR02.
Мачта, алюминиевая труба диаметром 20мм.
Корпус основного блока DABP081206G.
Ссылка на исходники печатных плат и доп описание в названии прибора.
Метеостанция
Кишинёв, Молдова
Метеостанция
Онлайн: 1 лет
ВладелецMusteata
Метеостанция находится на солнечной стороне. Выполнено в белом цвете, не перегревается, хорошо обдувается ветром.
Мозгами прибора является модуль NodeMcu V3 CH340.
ozmeteo_klen
ГО Клин, Московская обл., Россия
ozmeteo_klen
Онлайн: 1 лет
Владелецgrbgdn
ESP8266 + BME280 (давление) + SHT3x (температура + влажность)
Изначально использовался датчик температуры и влажности BME280, со временем датчик влажности стал уходить в зашкал + с помощью ртутного термометра было определено что датчик температуры занижает показания на пол градуса. Теперь используется датчик SHT3x.
Прибор построен по инструкции с сайта: https://sensor.community/ru/sensors/airrohr/
Сделано резервное питание на основе платы MOKCUM: https://aliexpress.ru/item/4000348420128.html?sku_id=12000024895957700
Находится в самодельной будке Стивенсона.
